欢迎光临河南皓泉水处理材料有限公司网站!

设为首页 | 加入收藏 | 联系我们

咨询热线:15136212388

技术资料

当前位置:河南皓泉水处理材料有限公司 > 技术资料 > 正文

锰砂滤料在水中是怎样除锰的?锰砂滤料装填时的注意事项有哪些?

来源:皓泉水处理 作者:www.hnhqtl.com 日期:22-10-11 浏览:



锰砂滤料也是我们水处理工艺中常用的一种滤料,我们西北很多的地下水中锰含量超标,而锰砂滤料可以有效的去除水中的锰离子,保障饮水的健康,锰砂滤料不仅能净化水质同时还能有效的去除水中的锰离子和铁离子。今天我们皓泉水处理就来给大家介绍下锰砂滤料的除铁除锰工艺及锰砂滤料装填时的注意事项。

  一、锰砂滤料除铁除锰工艺原理:

  目前水处理除铁除锰的主要方法;除去水中铁一般采用接触氧化法或曝气氧化法,除锰一般采用接触氧化法,曝气氧化法除铁系指原水经曝气后充分溶氧和散除CO2,提高pH值,水中的Fe2+全部或大部分氧化为Fe3+,进入滤池过滤;接触氧化法除铁(除锰)系指原水经曝气溶氧后未经完全氧化很快进入滤池,滤料经过一定的成熟期后在其表面形成铁质(或锰质)活性滤膜,利用活性滤膜的催化作用进行除铁(除锰)。

  (1)、铁锰共存时,原水含铁量低于2.0~5.0mg/L(由于水质的不同,北方可采用2.0、南方可采用5.0)、含锰量低于1.5mg/L,单级过滤一般可同时去除铁和锰,当水中铁锰含量超过上述值时,铁将明显干扰除锰,应采取先除铁后除锰的工艺,并严格控制一级除铁效果。

  (2)、铁、锰超标的地下水水质千差万别,因此除铁、除锰工艺流程的选择,应掌握较详细的原水水质资料,有条件的应进行除铁除锰试验,无条件试验时应参照原水水质相似水厂的经验进行选择。

  二、曝器装置:

  曝气是地下水除铁除锰的重要环节,原水水质不同,采用的工艺不同,曝气程度的要求也不同;曝气的方法有多种,各种曝气装置的复杂程度、运行成本、管理的难易程度、曝气效果均有差异,因此本条规定曝气装置应根据原水水质、曝气程度的要求,通过技术经济比较选定。

  三、除铁除锰锰砂滤料选择及装填:

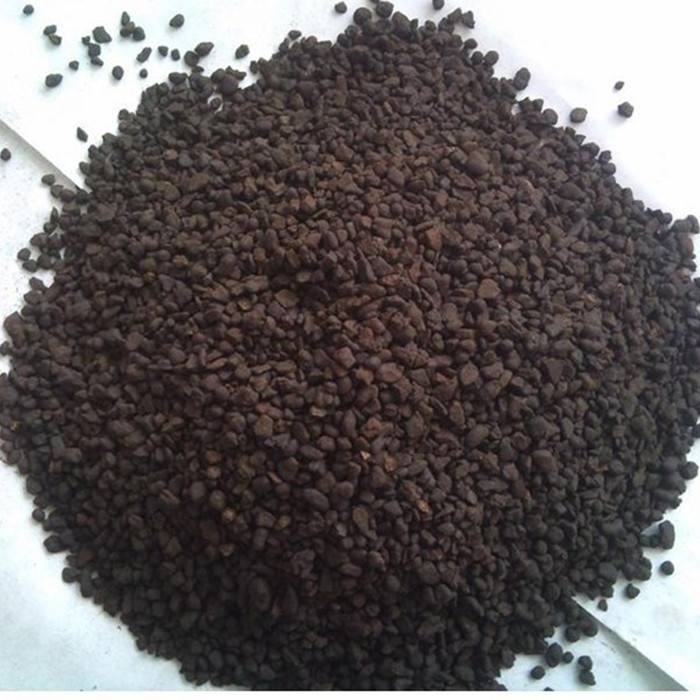

  (1)锰砂滤料是选用块状锰矿和锰砂作原料,经破碎筛选而成。外观粗糙、呈褐色,天然锰砂中含有 MnO2,它是 Fe2+ 氧化成 Fe3+ 的良好催化剂,含锰量(以 MnO2 计,下同)一般不不小于35% 的锰砂,既可用于地下水除铁,又可用于地下水除锰;二氧化锰含量为 20% ~ 25% 的锰砂滤料,只宜用于地下水除铁,含锰量低于 20% 的则不宜采用。因各地水质不同宜采用经过科学试验或生产使用证明能获得良好除铁和除锰效果的锰砂品种含量作滤料。

  (2)锰砂滤料粒径一般在2.0mm和0.6mm之间。滤层粒径一般在1.2mm和0.5mm之间。采用锰矿石和承托层时,级配和厚度可参照快速滤池。用锰砂滤料时,上面两层承托层需用同样粒径锰砂石代替为宜。重力式过滤器除铁除锰:滤层高度一般采用800~1200mm,规模较小的压力式过滤器除铁、除锰:设备一般采用1000~1200mm;同时除铁除锰的单级过滤滤层一般取较高值,使过滤后的水质达到效果。除锰滤池滤料一般采用锰砂、效果显著滤料成熟期较短、一般7—15天、但造价较高。石英砂:造价底、滤料成熟期长3-6个月。

  (3)滤速:除铁滤池一般为5~10m/h,含铁量高时可采用较低滤速。除铁除锰滤池和除锰滤速为5~8m/h.

  (4)反冲洗:其中水头损失一般控制在1.5~2.5m。除铁采用粒径为0.6~1.2mm锰砂滤料时,冲洗强度为18L/s..m2;  粒径为0.6~2.0mm 时为22L/s.m2。其膨胀率分别为30% 和22%。冲洗时间10~20min 。除铁除锰采用锰砂滤料时,冲洗强度为16~20L/s..m2,期膨胀率为15% 和2~25%。更多锰砂滤料相关问题请咨询我们。
